화낙 CNC

FANUC CNC 세부 정보 스핀들 툴 매거진 대만 전기 스핀들을 사용하여 구조가 간단하고 콤팩트하며 고효율, 저소음, 저진동 및 고정밀도입니다. 대만 디스크 매니퓰레이터 도구 매거진, 빠른 도구 변경, 작업 시간 절약. 일부 모델에는 스핀들 및 공구가 장착될 수 있습니다...

문의 보내기

제품 소개

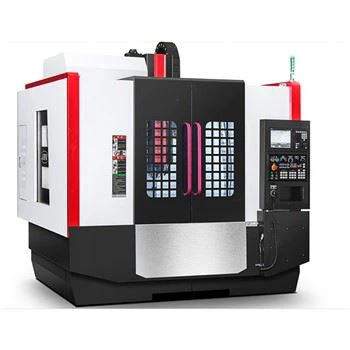

cnc machine

VMC1000

FANUC CNC 세부 정보

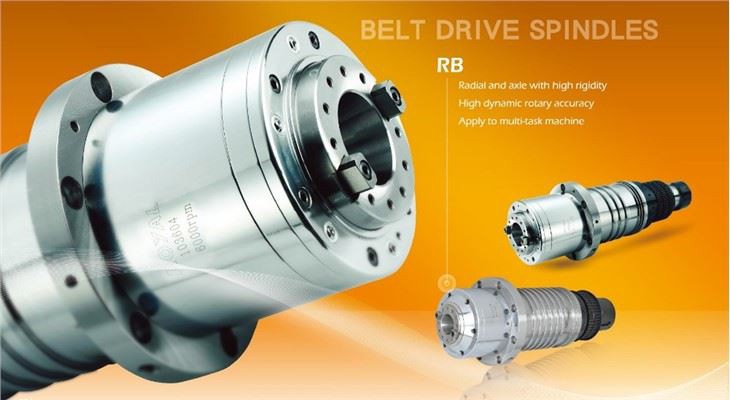

스핀들 툴 매거진

대만 전기 스핀들을 사용하여 구조가 간단하고 콤팩트하며 고효율, 저소음, 저진동 및 고정밀입니다. 대만 디스크 매니퓰레이터 도구 매거진, 빠른 도구 변경, 작업 시간 절약. 일부 모델에는 스핀들과 툴 매거진을 장착할 수 있습니다.

Linear guide>

높은 포지셔닝 정확도를 가진 선택적인 고속, 저마찰, 반응형 볼 라인. 레일 또는 높은 내하중, 강한 강성, 컴팩트한 구조, 높은 비틀림 절단 진동 저항, 강력한 롤러 선형 레일.

casting for cnc machine

HIWIN roller linear guideway 45mm

1. 제품 소개

FANUC Cnc 설명:

1. FANUC Cnc X, Y, Z 3축 이동: 800x500x520mm

2. 메인 샤프트의 회전 모드는 벨트 연결이며 최대 속도는 12000rpm입니다.

3. 공구 매거진의 표준 구성은 고객의 요구를 충족시키기 위해 24개의 디스크 공구 매거진입니다.

4. 헤드 그룹은 내부 리브를 강화하고 강성을 높인 견고한 박스 구조입니다.

5. 메인 샤프트는 유압 메커니즘으로 구동되며 메인 샤프트는 절단 중에 고르게 응력을 받아 베어링 수명을 연장합니다.

6. 전기 상자는 내부 절연 설계를 채택하여 컨트롤러의 열원 부분을 분리합니다. 전면은 열 교환기를 사용하여 외부 먼지가 전기 상자에 들어가는 것을 방지하기 위해 열을 발산합니다. 후면은 팬을 사용하여 팬 열판에서 열을 발산합니다.

7. 3축은 고정밀 볼 나사를 채택하고 정밀 너트 프리로드 및 테일 프리텐셔닝 장치와 결합하여 기계의 백래시 및 열 변형이 오랫동안 낮은 값으로 유지되도록 합니다.

8. X 및 Y 축은 강성이 높고 소음이 적은 롤러 형 선형 가이드 레일을 채택하고 빠른 변위 및 높은 사이클 정확도에 사용할 수 있습니다. 빠른 이동 속도는 48/48/48m/min입니다.

9. 모든 완제품은 위치 정확도 및 서보 특성을 보장하기 위해 레이저 위치 보정 및 원형 테스트를 거쳤으며 기계 정확도의 장기적인 안정성을 보장하기 위해 기계 출하 전에 엄격한 검사 조치를 취했습니다.

FANUC CNC 매개변수 V850:

안건	단위	명세서
체계	운영 체제	세트	미쓰비시/화낙/ 지멘스
	제어 서보 축 수	중심선	3축
작업대	작업대 크기	밀리미터	1000×600
	작업대 하중	킬로그램	600
	작업대 T슬롯 (개수-크기×간격)	밀리미터	4-18×130
여행하다	왼쪽 및 오른쪽 스트로크(X)	밀리미터	800
	왕복 스트로크(Y)	밀리미터	500
	상하 스트로크(Z)	밀리미터	520
축	스핀들 테이퍼 홀(사양/설치 사이즈)	밀리미터	BT40
	스핀들 속도	.rpm	0-12000rpm
	스핀들 드라이브 모드		직접
	스핀들 중심에서 컬럼 가이드 레일까지의 거리(수직 기계에 적합)	mm	500
	스핀들 단면에서 테이블 표면까지의 거리	mm	100-640
가이드웨이	X/Y/Z 축 롤러 나사 사양		3616/3616/3616
	X축 가이드/라인 가이드 사양		슬라이딩 롤러 리니어 가이드웨이
	Y축 가이드/라인 가이드 사양		슬라이딩 롤러 리니어 가이드웨이
	Z축 가이드/라인 가이드 사양		슬라이딩 롤러 리니어 가이드웨이
모토	XYZ 모터 연결 모드		직접
	스핀들 모터 매개변수(동력)	kw	7.5/11
	XYZ 축 모터 매개변수(전원)	kw	2,2,3
	스핀들 쿨러 용량(기어식/750)		250
	냉각 펌프 마력 처리	w	450W
