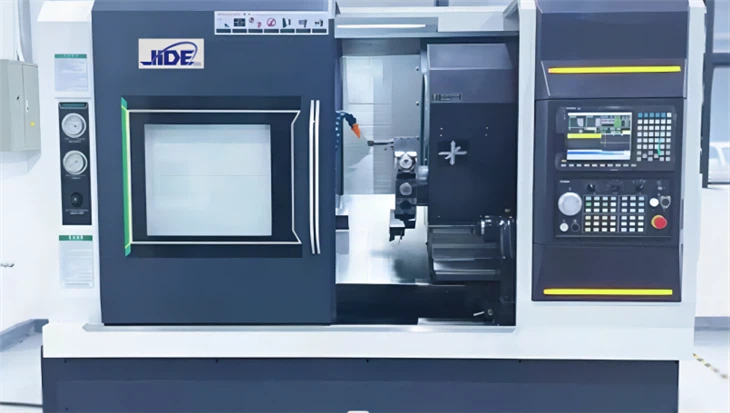

4축 CNC 선반





4축 CNC 선반에 Y축 기능을 추가하면 제조 공정을 향상시키는 수많은 이점을 얻을 수 있습니다. Y축이 제공하는 향상된 제어 및 정밀도로 선반은 이제 보다 복잡한 절단 작업을 수행할 수 있으므로 완제품의 복잡성과 기교가 더 커집니다.

Y축 장착 CNC 선반의 주요 장점 중 하나는 재배치나 추가 설정 없이 오프 센터 드릴링 및 밀링 작업을 수행할 수 있다는 것입니다. 이를 통해 설치 시간과 제조 비용을 줄이는 동시에 최종 제품의 정확성과 일관성을 높일 수 있습니다.

Y축 기술의 또 다른 중요한 이점은 단일 설정으로 매우 복잡한 부품을 생성할 수 있다는 것입니다. 부품의 여러 면을 동시에 가공할 수 있는 Y축 기계는 추가 장비 및 설정이 필요하지 않아 리드 타임이 단축되고 처리량이 증가합니다.

Y축 기술은 또한 설계 및 제조 공정에서 더 큰 유연성을 허용합니다. 기계가 단일 설정에서 여러 작업을 수행할 수 있게 함으로써 설계자와 엔지니어는 기존 CNC 선반으로는 불가능했던 더 복잡하고 복잡한 설계를 보다 자유롭게 생성할 수 있습니다.

전반적으로 CNC 선반에 Y축 기능을 추가한 것은 제조 산업의 게임 체인저입니다. 이를 통해 정밀도, 정확성 및 유연성을 높이고 비용과 리드 타임을 줄이고 최종 제품의 품질을 높일 수 있습니다.





매개변수



	모수	단위	JD-52LY
●	작업 범위:
	베드의 최대 회전 직경	옴	Ø520
	테이블의 최대 회전 직경	옴	Ø360
	최대 가공 직경	옴	Ø500
	최대 터닝 길이	mm	600
●	스트로크 처리:
	X축 이동	mm	230
	Z축 이동	mm	700
	테일 스톡 여행	mm	129
	Y축 이동	mm	플러스 -50
	카이스 여행	도	360
●	전송 사양:
	X축 볼스크류	1	4012-C3
	Z축 볼스크류	1	4012-C3
	X축 모터 동력	원	2
	Z축 모터 동력	원	3
	드라이브 도구 모터 전원	원	3.1
	Y축 파워	kw	1.5kw
●	밥을 먹이다
	G00 급이송(X축)	m/분	24
	G00 급이송(Z축)	m/분	24
	G01 절단 피드	m/분	12/12
●	침대 구조:
	침대와 수평 경사	도	45도
	레일 스팬	mm	420
	베드 캐스팅	아니요	TH-300
	침대 스타일	/	일체형 주물 침대
●	슬리브형 스핀들 유닛:
	스핀들 속도	rpm	3500
	스핀들 보어	옴	66
	바 직경	옴	51
	스핀들 샤프트 끝 유형	A2-6	A2-6
	스핀들 내부 콘 유형	1:20	1:20
	스핀들 모터 동력	원	7.5/11
	선택적 유압 척	인치	8
	스핀들 인덱싱 C 축	도	360
●	심압대 유닛:
	하드 레일 완전 유압 심압대	세트	1
	골무 직경	옴	90
	심압대 최대 스트로크	mm	129
	심압대 테이퍼 모델	MT5	MT5
●	포탑 유닛:
	터렛 중심 높이	mm	170
	터렛 디스크 크기	Mm	290/330
	터렛 스테이션	T	12
	공구 홀더 모델	응급실-32	BMT-55
	원형 홀 홀더 모델		25/32
	스퀘어 나이프 시트		25/25
	보링 공구 홀더	공구 홀더 구멍 직경	40
●	기계 정밀도
	포지셔닝 정확도	mm	0.003/300
	반복성	mm	0.003/300
●	다른
	바닥면적(길이)	Mm	3200
	(너비)	mm	1850
	기계 높이(H)	mm	1900
	기계 무게	킬로그램	4500
	진공 포장	T	내보내다
	나무 프레임 고정	T	내보내다



4축 CNC 선반용 프로그래밍 소프트웨어는 사용자가 복잡하고 정밀한 디자인을 쉽게 만들 수 있는 강력한 도구입니다. 이 소프트웨어는 일반적으로 사용자 친화적이며 기계 자체와의 원활한 통합을 허용하여 모든 설계가 의도한 대로 정확하게 실행되도록 합니다.

Y축 프로그래밍 소프트웨어의 가장 중요한 기능 중 하나는 곡선, 각도 및 맞춤형 디자인을 비롯한 복잡한 형상을 처리하는 기능입니다. 이를 통해 엔지니어와 디자이너는 수작업이나 덜 발전된 소프트웨어로는 만들 수 없는 작품을 만들 수 있습니다.

기능 외에도 프로그래밍 소프트웨어에는 일반적으로 사용자가 가공 프로세스를 시작하기 전에 디자인을 시각화할 수 있는 고품질 드로잉 소프트웨어가 함께 제공됩니다. 도면 소프트웨어는 정밀하고 정확하여 설계가 생산에 들어가기 전에 설계의 모든 세부 사항을 캡처하도록 합니다.

전반적으로 CNC 선반 Y축 프로그래밍 소프트웨어 및 도면 소프트웨어는 모든 정밀 제조업체 또는 엔지니어에게 필수적인 도구입니다. 뛰어난 기능과 ​​도면 기능을 제공하여 복잡한 디자인을 쉽고 정확하게 만들 수 있습니다. 결과적으로 이러한 도구는 전 세계의 개인과 기업이 과거보다 훨씬 짧은 시간에 복잡하고 정밀하며 아름다운 디자인을 만들 수 있도록 지원하고 있습니다.



CNC 선반 Y축 프로그래밍 소프트웨어는 가공 작업에서 정밀도와 정확성을 허용하는 강력한 도구입니다. 이 소프트웨어는 선반의 Y축을 쉽고 효율적으로 프로그래밍할 수 있도록 설계되어 작업자가 복잡한 가공 작업을 쉽고 빠르게 만들 수 있습니다.

이 소프트웨어의 주요 장점 중 하나는 사용자 친화적인 인터페이스로, 초보자도 소프트웨어 사용법을 빠르게 배우고 효과적인 가공 프로그램을 만들 수 있습니다. 이 소프트웨어는 또한 고도로 사용자 정의가 가능하여 운영자가 특정 요구 사항과 선호도에 맞게 프로그램을 조정할 수 있습니다.

CNC 선반 Y축 프로그래밍 소프트웨어의 또 다른 주요 이점은 다양성입니다. 이 소프트웨어는 단순한 절단에서 복잡하고 불규칙한 모양에 이르기까지 광범위한 가공 작업을 프로그래밍할 수 있습니다. 작업자는 Y축 프로그래밍 소프트웨어를 사용하여 수동 개입 없이 고급 가공 프로그램을 자유롭게 만들 수 있습니다.

전반적으로 CNC 선반 Y축 프로그래밍 소프트웨어는 고품질 가공 프로그램을 빠르고 쉽게 생성하려는 모든 사람에게 없어서는 안 될 도구입니다. 다용도성, 사용 용이성 및 높은 수준의 사용자 정의는 가공 작업을 능률화하고 생산성을 높이려는 회사 및 개인에게 이상적인 선택입니다.
